  • USB193 - USB Type C Plug Connector - Unicorn Electronics Components Co., Ltd.
  • USB193

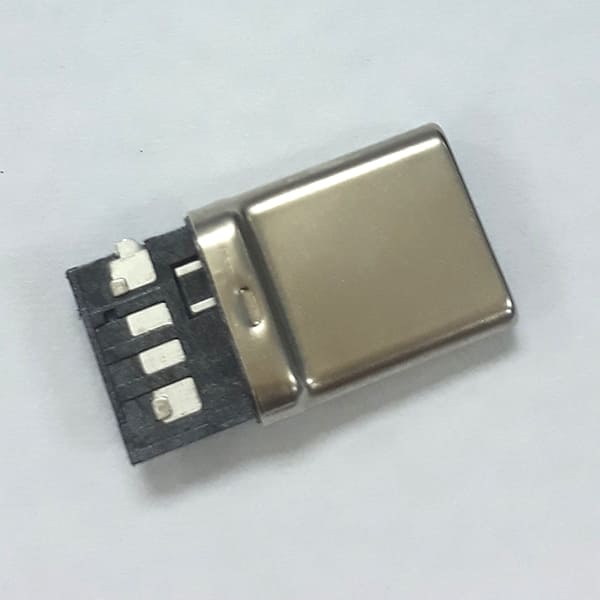

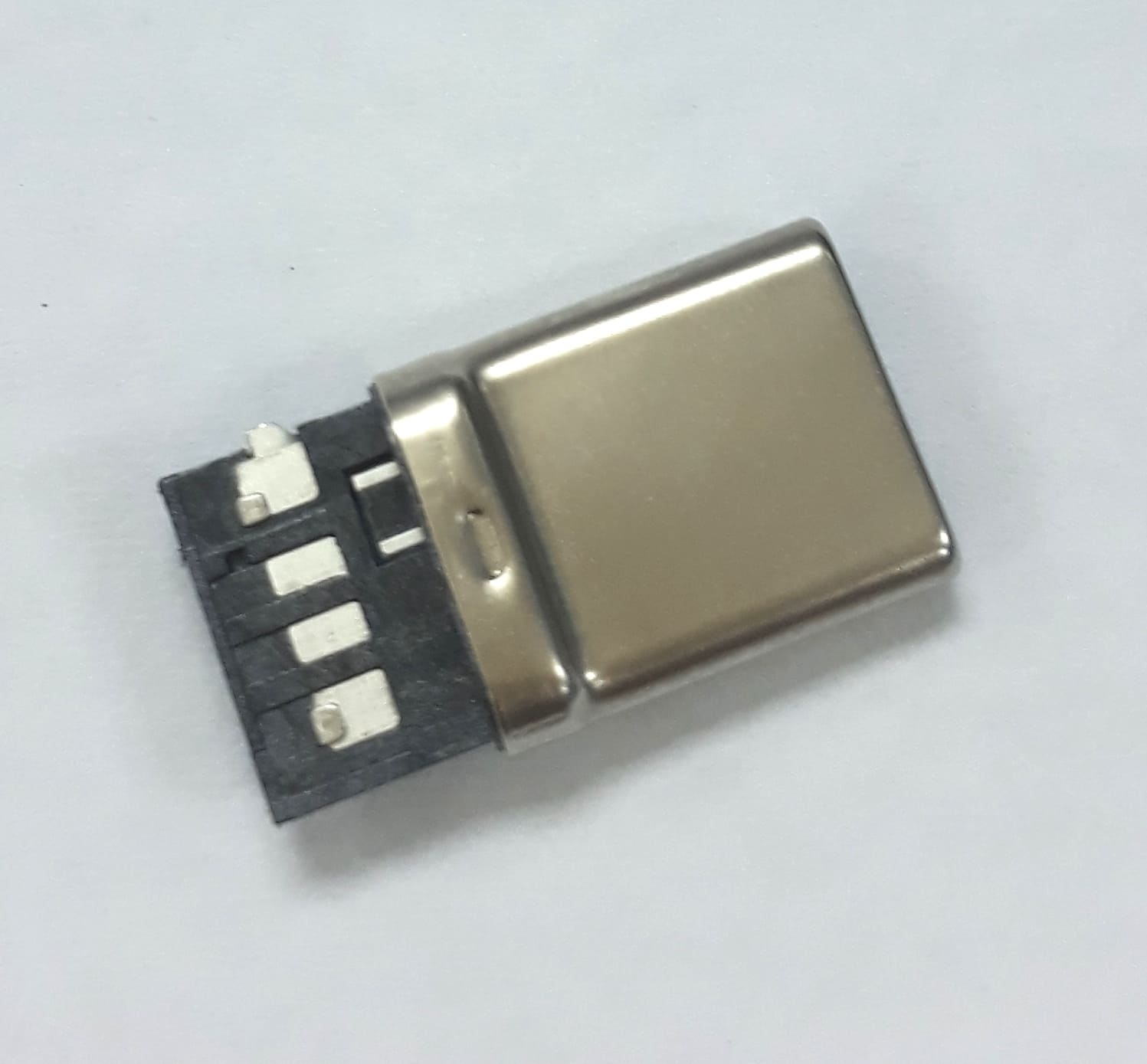

    USB Type C Plug Connector

Specification

MATERIAL

  • INSULATOR: HIGH TEMPERATURE PLASTIC UL 94 V-O;
  • CONTACT: COPPER ALLOY(T=0.15mm)
  • SHELL: STEEL(T=0.15mm)


TERMINAL FINISH

  • CONTACT AREA: GOLD PLATING (SEE ORDERING INFORMATION)
  • SOLDER AREA: TIN PLATING 100u”
  • UNDERPLATE PLATED: NICKEL 80u”


SHELL FINISH

  • NICKEL 80u"MIN UNDERPLATED


PERFORMANCE CHARACTERISTICS

  • CONTACT RESISTANCE:
  • 40 MILLI-OHMS MAX. FOR INITIAL,
  • 10 MILLI-OHMS CHANGE TEST, MEASURE AT 20mvV, 100mA.
  • CONTACT CURRENT RATING: 5A.
  • DIELECTRIC WITHSTANDING VOLTAGE: 100 V R.M.S.
  • INSULATION RESISTANCE 100 MAGE—OHMS MIN.
  • OPERATING TEMPERATURE: —30°C ~ 85°C
  • MATING FORCE: 5~20 N.
  • UNMATED FORCE: 8~20 N (INITIAL) , 6~20 N (AFTER TEST)
  • DURABILITY: 10,000 CYCLES.
